采用传统对流采暖新型采暖方式时,室内空气被加热,并形成冷热空气的对流,因此室内空气温度有较大的梯度,屋顶部分温度高,地面附近温度低,一般对流采暖温度梯度约为0.5-1.0℃/米,而采用新型辐射采暖方式时,辐射热直接向下辐射,地面部分还可以积蓄部分热量,因此室内空气温度梯度小,相应建筑物上部的热损失也较小。
热水辐射板在热水循环工作过程中,通过其辐射表面将介质热量转化为各种波长的红外线并辐照到采暖环境中,由于空气对红外线的吸收作用小,大部分红外线被建筑物、人体、设备等物体吸收、蓄能,温度升高,同时对其周围的空气进行加热,使环境温度升高。所以,建筑物内的空气温度低于红外线辐照区域的物体温度(一般低2-3度),因此减小了空气分层和对流效应,采暖系统热能利用率高,舒适度好,国内外大量项目应用表明,该技术是高大空间较理想的供暖方式。
热水红外线辐射供暖技术应用实例——哈尔比百威啤酒博物馆
项目概况:哈尔滨啤酒博物馆是对哈尔滨啤酒、哈尔滨城市工业发展以及中国啤酒工业发展历程的回顾和展示,拥有国内行业内较大型的投资和规模,运用了创新高科技和多媒体装置,可以互动体验到深厚的啤酒底蕴和酷炫的品牌体验。
项目特点:
1.项目地处东北严寒地区,日平均气温较低,室内外温差较大,建筑冬季采暖热负荷大。
2.围护结构传热系数大,所需热量较大。

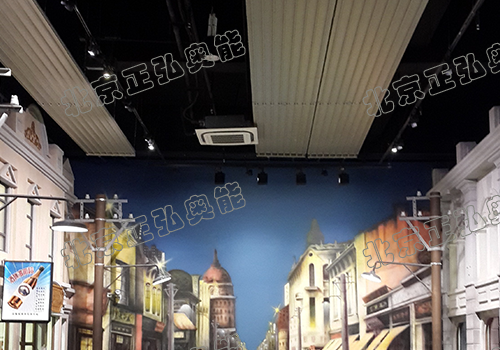

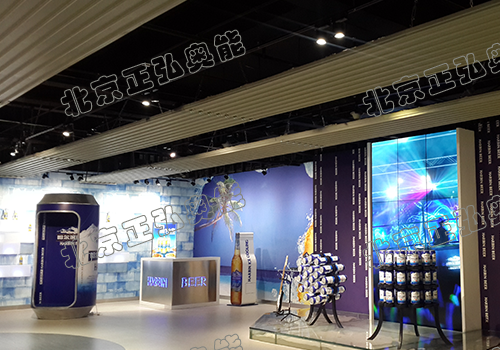

哈尔滨啤酒博物馆共三层,均采用北京正弘奥能环保科技有限公司推广销售的ECOPAN热水辐射板采暖系统,单层建筑面积为2750㎡,三层总面积为8250㎡。热水源引自厂区常压热水锅炉,到达博物馆内的供水温70°C,回水温度50°C。热水辐射板布置在指定采暖区域。室内屋顶嵌入式水平安装,高度为4-6米,局部16米。冬季室内设计温度18℃。
